簡要解析WiFi 6 -- WiFi 6真的是6

WiFi 6是什么

        奈圖爾科技（www.becod.cn）整理消息：現如今的通信領域，由3GPP制定的蜂窩網絡標準（日常使用中的3G/4G/5G）以及IEEE（電氣和電子工程師協會）制定的WiFi標準在我們生活中得到廣泛利用。這兩種技術有非常多的共同之處，如WiFi6所具有的OFDMA（正交頻分多址）技術同樣也在4G技術中的得到利用。

歷代協議名稱

        通俗點來說，Wi-Fi 6即第六代無線網絡技術，是Wi-Fi標準的名稱。是Wi-Fi聯盟創建于IEEE 802.11標準的無線局域網技術。原稱為802.11.ax。

WiFi 6特別之處

        我們會通過帶寬、調制方式以及空間流來詳細地講一下WiFi6強在哪里。

        數字信號系統中，帶寬用來標識通訊線路所能傳送數據的能力，即在單位時間內通過網絡中某一點的最高數據率。

        2.4G的標準帶寬為20MHz，擴展帶寬為40MHz，即20/40MHz。5G WiFi即為40/80/160MHz。在控制變量只有帶寬改變時，40MHz的帶寬速度即為20MHz的2倍。以下圖所示，一共有14個信道，但第14信道一般不用。每個信道之間的帶寬為5MHz。如果頻寬為40MHz，那么以為這1—5的信道都被占用。這也是為什么有設備在執行高耗帶寬的任務時其它設備會卡頓的原因。

世界各個地區WIFI 2.4GHz信道一覽表

        下圖就可以更清晰地看出，中國在5GHz下可以使用的信道有哪些。其中36——64中可以使用的為低信道，149——165中可以使用的為高信道，標準帶寬為20MHz。

世界各地5g信道一覽

        調制模式?jīng)Q定傳輸過程中的數據容量，數據容量越大也就意味著數據傳輸速度越快。

        MCS調制編碼表是802.11n為表征WLAN的通訊速率而提出的一種表示形式。如下圖所示，2.4GHz的最大數據速率為150Mbps。

WiFi 4 MCS調制編碼表

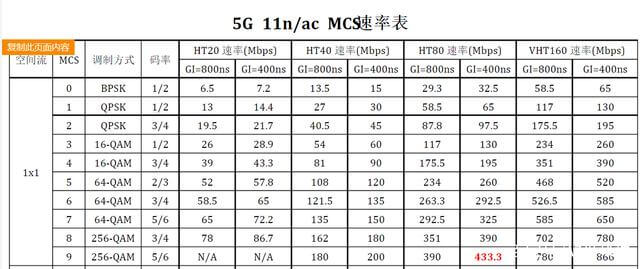

        如下圖所示，5GHz的最大數據速率在80MHz下為433.3Mps，在160MHz下為866Mbps。

WiFi 5 MCS調制編碼表

        如下圖所示，5GHz的最大數據速率在169MHz下為1201Mbps。

        同時可以通過本段的后兩張圖看出，同在256-QAM，160MHz的條件下，WiFi 6的數據速率為961Mbps，WiFi 5的僅為866Mbps。這就要提到WiFi 6所采用的的OFDMA（正交頻分多址）技術。

        WiFi 6設備是通過將所有用戶的數據打包通過一個獨立的信道給傳送出去，而WiFi 5設備的工作方式恰恰相反，它需要通過不同的信道將用戶的數據按順序發出。這就是WiFi 5的效率遠不如WiFi 6的原因，而且可以有效改善響應時間以及延時，數據吞吐量也有大量提升。

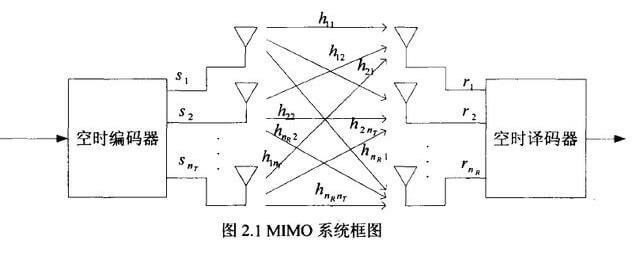

        空間流在MIMO系統中，收發天線的數據被分成多個獨立的空間流，空間流越多，獨立處理數據的路數就越多，速率也越高。

        MIMO是為極大地提高信道容量，在發送端和接收端都使用多根天線，在收發之間構成多個信道的天線系統。常見的手機或者筆記本網卡基本都為2*2 MIMO。2*2 MIMO的速率是1*1 MIMO的兩倍。而現如今的WiFi 5和WiFi 6都支持最高8*8的MIMO。

結束語

        結合上面簡要的對于帶寬、調制方式以及空間流的介紹。再結合下圖，相比大家對于WiFi 6特別之處在哪里應該認識得相對比較清楚了吧。如果哪位小伙伴有更加深度的解析或者評論，歡迎來電或來郵件，歡迎大家一起發起討論。
